| Ελάχιστη Ποσότητα Παραγγελίας: | 1 PCS |
| τιμή: | Negotiated price |
| Τυπική Συσκευασία: | Ξύλινος |
| Περίοδος παράδοσης: | 2-5 ημέρες |
| Μέθοδος πληρωμής: | T/T, Western Union, PayPal |
| Ικανότητα εφοδιασμού: | 500 τεμάχια το μήνα |
| # | Μέρος Αρ | Όνομα μέρους | Ποσ. | Αίτημα τιμής |
|---|---|---|---|---|
| ΑΕ 7220-00700 | Αντλία | 1 | ||
| 1 | ΑΕ 7223-00140 | Εμβολο | 2 | |
| 2 | ΑΕ 7223-00150 | Εμβολο | 9 | |
| 3 | ΑΕ 7223-00160 | Μπλοκ | 9 | |
| 4 | ΑΕ 7223-00780 | Κύλινδρος | 1 | |
| 5 | ΑΕ 7223-00090 | Φραγμός | 1 | |
| 6 | ΑΕ 7223-00360 | Πλάκα | 1 | |
| 7 | ΑΕ 7223-00790 | Κύλινδρος | 1 | |
| 8 | ΑΕ 7223-00090 | Φραγμός | 1 | |
| 9 | ΑΕ 7223-00370 | Πλάκα | 1 | |
| 10 | ΑΕ 7223-00820 | Βαλβίδα περισσότερο | 1 | |
| 11 | ΑΕ 7223-00010 | Στέλεχος | 1 | |
| 12 | ΑΕ 7223-00020 | Στέλεχος | 1 | |
| 13 | ΑΕ 7223-00030 | Συνδετήρας | 1 | |
| 14 | ΑΕ 7223-00040 | Ρουλεμάν κυλίνδρων | 2 | |
| 15 | ΑΕ 7223-00050 | Ρουλεμάν βελόνας | 2 | |
| 16 | ΑΕ 7223-00060 | Αραιώνων | 3 | |
| 17 | ΑΕ 7242-10210 | Πλάκα | 2 | |
| 18 | ΑΕ 7242-10150 | Πυκνός | 2 | |
| 19 | ΑΕ 7223-00180 | Ανοιξη | 18 | |
| 20 | ΑΕ 7223-00200 | Αραιώνων | 2 | |
| 21 | ΑΕ 7223-00210 | Πλάκα | 2 | |
| 22 | ΑΕ 14506635 | Πλάκα | 2 | |
| 23 | ΑΕ 7223-00220 | Πλάκα | 1 | |
| 24 | ΑΕ 7223-00240 | Πυκνός | 1 | |
| 25 | ΑΕ 7223-00280 | Κάλυμμα | 1 | |
| 26 | ΑΕ 7223-00290 | Περίβλημα περισσότερο | 2 | |
| 27 | ΑΕ 7223-00310 | Φραγμός | 1 | |
| 28 | VOE 14506634 | Καρφίτσα | 2 | |
| 29 | ΑΕ 7223-00400 | Καρφίτσα | 1 | |
| 30 | ΑΕ 7223-00570 | Καρφίτσα | 1 | |
| 31 | ΑΕ 9415-11051 | Συνδέστε περισσότερο | 3 | |
| 32 | ΑΕ 7242-11040 | Συνδέστε περισσότερο | 29 | |
| 33 | ΑΕ 7223-00390 | Μπουλόνι | 8 | |
| 34 | ΑΕ 7223-00410 | Εμβολο | 2 |

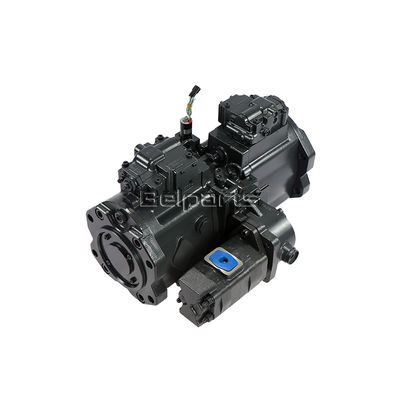

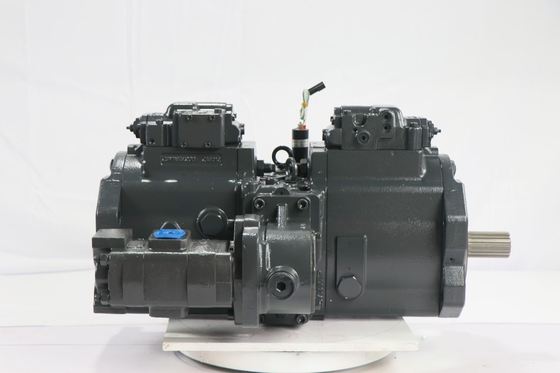

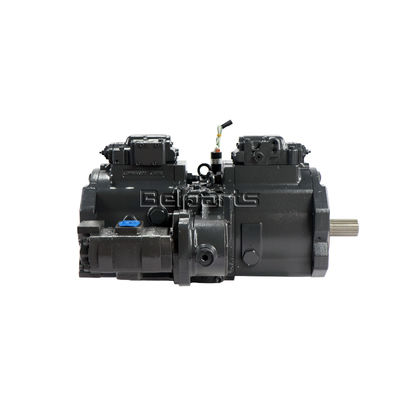

Η αξονική εμβολοφόρος αντλία με ανακλινόμενη πλάκα είναι η αδιαμφισβήτητη δύναμη για τα πρωτεύοντα υδραυλικά κυκλώματα στους σύγχρονους εκσκαφείς. Η βασική του αρχή περιλαμβάνει πολλαπλά έμβολα διατεταγμένα αξονικά (παράλληλα με τον κινητήριο άξονα) μέσα σε ένα περιστρεφόμενο μπλοκ κυλίνδρων. Κάθε έμβολο διαθέτει ένα μαξιλαράκι παντόφλας που κινείται σε μια μη περιστρεφόμενη πλάκα λαβής με γωνία σε σχέση με τον άξονα του κινητήριου άξονα.
Καθώς το μπλοκ κυλίνδρων περιστρέφεται, τα έμβολα παλινδρομούν εντός των οπών τους: κινούνται προς τα έξω κατά τη μισή περιστροφή όπου αυξάνεται η απόσταση της πλάκας λαβής (κύλιση αναρρόφησης, άντληση υγρού από τη θύρα εισόδου) και ωθούνται προς τα μέσα κατά την αντίθετη μισή περιστροφή όπου η απόσταση μειώνεται (διαδρομή εκκένωσης, πίεση υγρού στη θύρα εξόδου).
Το κρίσιμο δομικό στοιχείο για τη μεταβλητή μετατόπιση είναι η ρυθμιζόμενη γωνία πλακέτας. Με την αλλαγή αυτής της γωνίας (συνήθως μέσω ενός υδραυλικού σερβο εμβόλου που ελέγχεται από τον χειριστή ή τα ηλεκτρονικά της μηχανής), το μήκος διαδρομής των εμβόλων μεταβάλλεται. Μια μεγαλύτερη γωνία αυξάνει τη διαδρομή του εμβόλου και επομένως τη μετατόπιση της αντλίας (ρυθμός ροής), ενώ μια μηδενική γωνία οδηγεί σε μηδενική μετατόπιση.
Τα βασικά δομικά εξαρτήματα περιλαμβάνουν τον άξονα μετάδοσης κίνησης, το περιστρεφόμενο μπλοκ κυλίνδρων με οπές εμβόλου ακριβείας, τα έμβολα με παντόφλες, την πλάκα με μηχανισμό κλίσης, την πλάκα βαλβίδας (στάσιμη, με θύρες σε σχήμα νεφρού για είσοδο/έξοδο) και ένα στιβαρό περίβλημα. Στους εκσκαφείς, αυτός ο σχεδιασμός προσφέρει εξαιρετική απόδοση σε ένα ευρύ φάσμα λειτουργίας, ακριβή έλεγχο ροής που είναι απαραίτητος για συντονισμένη λειτουργία πολλαπλών λειτουργιών και δυνατότητες υψηλής πίεσης που απαιτούνται για τις δυνάμεις εκσκαφής. Η ικανότητά του να μεταβάλλει άμεσα τη ροή από το μηδέν στο μέγιστο με βάση τη ζήτηση είναι θεμελιώδης για την αποτελεσματική διαχείριση της ισχύος του εκσκαφέα.
